Vladimir Grigoryevich SHUKHOV, 1853-1939, ingénieur.

• (en russe : [Владимир Григорьевич Шухов)
  Ingénieur concepteur des premières structures hyperboloïdes en treillis d'acier de grande hauteur...
  Une seule tour est aujourd'hui visible, les autres ont été démantelées.

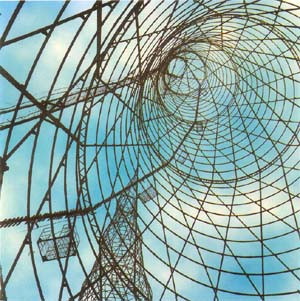

  Shukhov towers on the Oka River in the suburb of Nizhniy Novgorod, 1988 :



  Vladimir Grygoryevich SHUKHOV

  photo de Igor Kasus : Tour à Oka de Shukhov

Déjà pour la 16^e Exposition d'artisanat et d'Industrie de toutes les Russies en 1896, Shukhov avait crée un château d'eau avec une mince charpente porteuse hyperbolique composée de fines tiges de fer. La tour n'était pas seulement utile, mais faisait également partie des objets d'exposition de l'Entreprise Bari pour laquelle Shukhov travaillait à cette époque.
La première structure hyperboloïde du monde : la première tour Choukhov de Nijni Novgorod construite en 1896 :

Pour l'entreprise Bari, Schuchov conçut également toute une série d'autres châteaux d'eau de même que le phare représenté ci-dessous, atteignant la hauteur considérable de 68 m.
La construction fut modifiée dans ce but et on introduisit un tuyau de fer supplémentaire dans l'axe vers le haut le long duquel le treillis fut fixé à l'aide de palans radiaux :

Vladimir G. Shukhov

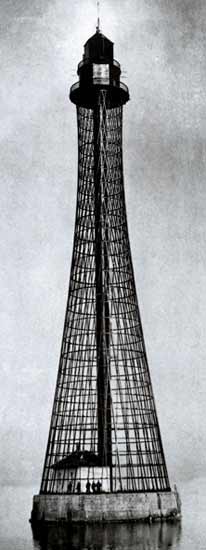

Le phare Adziogol près de Chersson en Ukraine (1911).

De telles constructions en treillis au mince profilé permettent d'atteindre une grande stabilité pour une masse réduite.

Etant donné que que la surface d'un hyperboloïde est composée de l'assemblage de droites malgré sa forme galbée, on peut, en outre, travailler avec les tiges d'acier que l'on obtient communément dans le commerce.
La plupart des cheminées de refroidissement des centrales nucléaires sont aujourd'hui construites de cette façon, mais, pour des raisons fonctionnelles, avec de minces coques de béton au lieu du fin treillis.

Vladimir Shukhov ingénieur

château d'eau à Polibino en Russie.
